Сканер штрих-кодов

Сканер штрих кода — это устройство, которое обеспечивает сканирование штрих-кода, перевод его графических элементов в цифровую последовательность, декодирование данных, проверку качества считывания и передачу полученной информации в компьютер или кассовый терминал.

Сканер штрих-кода чаще всего используется на предприятиях розничной торговли для облегчения ввода в программу кассового сбора данных о товарах, учитываемых кассиром при расчете с покупателем. Альтернатива применению сканера — ввод данных вручную; это трудоемкая и не слишком эффективная операция, не исключающая влияние на расчётные операции т. н. человеческого фактора.

Кассовая программа на основании данных со сканера включает перечень товаров в расчет и определяет сумму к оплате, после чего кассовый аппарат выдаёт чек, в котором отражаются сведения о купленных товарах, которые были просканированы кассиром, с итоговой суммой.

Классификация сканеров штрих-кодов

Классификация сканеров штрих-кодов может производиться по нескольким признакам:

  • по технологии сканирования;
  • по способу применения;
  • по способу подключения к ПК;
  • по типу считываемого штрих-кода.

Классификация по технологии сканирования

На российском и мировом рынках широко представлены различные типы сканеров, отличающиеся друг от друга технологиями считывания штрих-кодов.

К самым распространённым по способу сканирования устройствам можно отнести:

  • светодиодные;
  • лазерные;
  • фото-сканеры (имидж-сканеры).

Светодиодные сканеры

При работе со светодиодным сканером штрих-код товарной этикетки подсвечивается с помощью светодиода. Отраженный от поверхности свет попадает на светочувствительную матрицу, изображение с которой считывается и дешифруется с последующей передачей на компьютер.

К основным преимуществам таких устройств можно отнести:

  • способность считывать очень мелкие штрих-коды с фрагментами от 0,1 мм;
  • достаточно высокую скорость сканирования, сопоставимую с лазерными аналогами;
  • высокую надёжность;
  • невысокую цену устройств.

Недостатками светодиодных сканеров можно считать:

  • малую дальность сканирования (сканируемый товар желательно размещать не далее, чем на расстоянии 10 см от сканера);
  • наличие ограничений на считывание крупных штрих-кодов (шире 8-10 см);
  • вероятность возникновения затруднений при считывании нечетких штрих-кодов;
  • невозможность сканировать штрих-коды с криволинейной поверхностью.

Светодиодные сканеры штрих-кодов на рынке появились первыми и востребованы до сих пор. За годы существования эта технология достигла совершенства, а стоимость светодиодных устройств недостижимо мала для любой из технологий-конкурентов.

Лазерные сканеры

Работа лазерного сканера основана на том же принципе, что и работа светодиодного, при этом считывание кода осуществляется за счет отражения светового потока не от светодиода, а от лазерного диода. Лазерный луч от диода попадает на зеркало, совершающее колебательные движения под действием электромагнитного поля, и отражается от него под разными углами. При скорости колебаний зеркала до 100 циклов в секунду оператор видит сплошную линию. Для более совершенных моделей сканеров применяется целая система зеркал, перемещаемая отдельным двигателем, – в результате сложная система отражений позволяет оператору видеть уже не один лазерный луч, а как бы пересекающуюся сетку из 20 и даже более лучей. Это нужно для того, чтобы оператор на кассовом узле не тратил время на ориентацию штрих-кода товара перед сканером – ведь какой-то луч из созданной сканером «сетки» обязательно пересечёт штрих-код.

Достоинствами лазерного сканера можно считать:

  • считывание достаточно сложных штрих-кодов любых размеров;
  • работу со штрих-кодами, удалёнными от сканера на расстояние от 15–30 см до 10 м (в специализированных моделях промышленного класса).

К имеющимся недостаткам этих устройств можно отнести:

  • присутствие технологически сложных подвижных узлов, что сказывается на надёжности;
  • ограниченную способность сканирования двумерных кодов (в частности, QR-кодов);
  • довольно высокую стоимость.

Фото-сканеры (имидж-сканеры)

Применяемая технология сканирования штрих-кода имидж-сканером принципиально отличается от способов сканирования, рассмотренных выше. Фото-сканер фотографирует штрих-код, а затем расшифровывает его аналогично тому, как это мог бы сделать ПК с помощью программы Adobe Fine Reader. У этих сканеров есть возможность работать со штрих-кодами плохого качества. Некачественные штрихи можно восстановить из зоны чуть выше или чуть ниже места сканирования. Кроме того, используя специальное программное обеспечение, имидж-сканер имеет возможность не только улучшить качество получаемого изображения, но и провести реконструкцию некачественного снимка.


Преимущества фото-сканеров:

  • высокая скорость сканирования — до 270 скан/сек, что быстрее светодиодного сканера в 1,5 раза и лазерного сканера – в 6 раз;
  • улучшенное считывание некачественных штрих-кодов;
  • улучшенная работа в условиях сложного освещения (от полной темноты до яркого света);
  • полное отсутствие подвижных механизмов – высокая надёжность;
  • доступность всех современных интерфейсов;
  • считывание кода на расстоянии: в зависимости от модели — до 2-х метров;
  • работа с любым типом штрих-кода (линейным или двумерным);
  • считывание штрих-кода под любым углом к сканеру.

Недостатки фото-сканеров:

  • возможные затруднения при работе с двумерными штрих-кодами;
  • сложности при обработке штрих-кодов небольшой высоты и расположенных плотным «столбиком», так как полоса засветки толще, чем у лазерных сканеров.

Используемая в фото-сканерах Image-технология – самая современная и одновременно самая мощная из всех технологий считывания штрих-кодов.
Фото-сканер – это абсолютно универсальное устройство, которое можно использовать для считывания как линейных, так и двумерных (или матричных) типов штрих-кодов, а так же для распознавания шрифтов OCR, или же использовать его просто как устройство захвата изображения.

Классификация по способу применения

Сканеры штрих-кодов в зависимости от условий эксплуатации и особенностей применения должны обеспечивать надёжную работу как в стационарных условиях, так и при перемещении оператора в рабочей зоне. Поэтому рационально использовать разные типы сканеров для различного вида объектов – стационарные, ручные и сканеры смешанного типа.

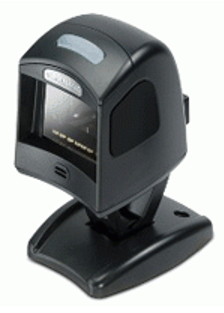

Стационарные сканеры

Устройства этого типа работают обычно в  фиксированном положении и устанавливаются либо вертикально на стойке (вертикальные проекционные сканеры), либо встраиваются в стол (встраиваемые сканеры). Стационарные сканеры имеют несколько плоскостей сканирования. Сканирующая область многоплоскостных сканеров представляет собой сетку из лучей, пересекающихся под разным углом, которая считывает штрих-код вне зависимости от его ориентации относительно сканера, что увеличивает скорость сканирования кода. К такому сканеру вполне удобно поднести для сканирования компактный и не слишком тяжёлый объект.

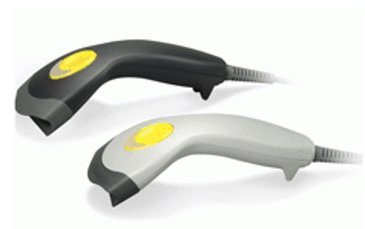

Ручные сканеры

В этом случае сканирующий модуль перемещается оператором по различным участкам рабочей зоны, т. к. сканируемые объекты могут находиться на большом расстоянии друг от друга или могут быть столь тяжёлыми и крупногабаритными, что их невозможно поднести к сканеру. Такие сканеры обычно используются там, где не требуется высокая производительность сканирования.


Сканеры смешанного типа

По сути, комбинированный сканер – это ручной сканер, установленный на подставке. Как правило, большую часть времени такой сканер используется как стационарный (то есть к нему подносится штрих-код). Но если необходимо сканировать штрих-код на габаритном предмете, сканер снимается с подставки и подносится к штрих-коду. Комбинированные сканеры могут быть линейными и многоплоскостными.


Классификация по способу подключения к ПК

В зависимости от того, каким способом осуществляется связь сканирующего устройства с компьютером, сканеры делятся на:

  • проводные – с использованием интерфейсов USB, RS232, PS/2, фирменных разъемов от производителей сканеров;
  • беспроводные – с использованием Wi-Fi, Bluetooth.

К преимуществам проводных сканеров следует отнести надежность передачи данных и помехозащищенность. Однако проводные устройства зачастую менее удобны и менее мобильны.

Беспроводные сканеры и мобильны, и более удобны, но при воздействии электромагнитных полей такие устройства могут давать сбои в работе.

К ведущим производителям сканеров штрих-кодов, присутствующим на рынке кассовых решений в РФ, можно отнести такие фирмы, как:

  • Honeywell;
  • Zebra;
  • Argox;
  • Datalogic;
  • АТОЛ.

Классификация по типу считываемого штрих-кода

По типу считываемого штрих-кода сканеры делят на:

  • линейные – считывают только линейные коды;
  • двумерные – поддерживают как линейные, так и двумерные штриховые коды.

Отдельно можно рассмотреть сканеры, необходимые для считывания прямой маркировки изделий. Такая маркировка применяется в случае, когда изделие при эксплуатации может подвергаться различным воздействиям, которые гарантированно повредят печатную этикетку. Обычный сканер такой штрих-код не прочитает из-за низкой контрастности, неоднородности поверхности деталей, а также возможных частичных повреждений в процессе обработки и воздействия окружающей среды.

Для считывания кода прямой маркировки изделий необходим сканер, оснащенный специальным модулем считывания, который подбирает оптимальную подсветку в зависимости от типа поверхности и способа нанесения маркировки. Фактически этот модуль автоматически подбирает такое освещение, при котором неконтрастная маркировка станет удобной для считывания. Так, например, для точечной и лазерной маркировки это равномерное освещение, а для блестящих, сильно отражающих поверхностей – мягкий непрямой свет.

Один из самых новых сканеров, успешно справляющихся c этой задачей, – сканер прямой маркировки Granit 1920i (Honeywell). Он легко справляется и со стандартными 1D- и 2D-штрих-кодами на печатных этикетках.

Выбор модели сканера

При выборе модели считывающего устройства следует ориентироваться на условия, в которых предполагается его использовать, а также на тип штрих-кодов, которые используются для маркировки.

Параметры, влияющие на выбор сканера штрих-кодов:

  • тип применяемых штрих-кодов. При работе с товарами, для маркировки которых применяются только линейные штрих-коды, есть смысл использовать наиболее простые и недорогие устройства (например, светодиодные). Чем сложнее и разнообразнее тип применяемых штрих-кодов, тем сложнее и дороже будут нужные для работы сканеры;
  • формат торговли. В том случае, когда рабочее пространство ограничено и место работы оператора постоянно, нет смысла приобретать сканеры с аккумулятором. В случае необходимости организовать работу в мобильном формате (например, при выездной торговле) автономность работы сканера – требование обязательное;
  • специфика рабочего места оператора. Ограниченное пространство, наличие в нём большого количества предметов делают целесообразным использование беспроводных решений.

Кроме того, при выборе модели сканера штрих-кодов целесообразно также принимать во внимание такие аспекты, как скорость считывания, надежность, порядок подключения и доступные для каждой модели настройки.
